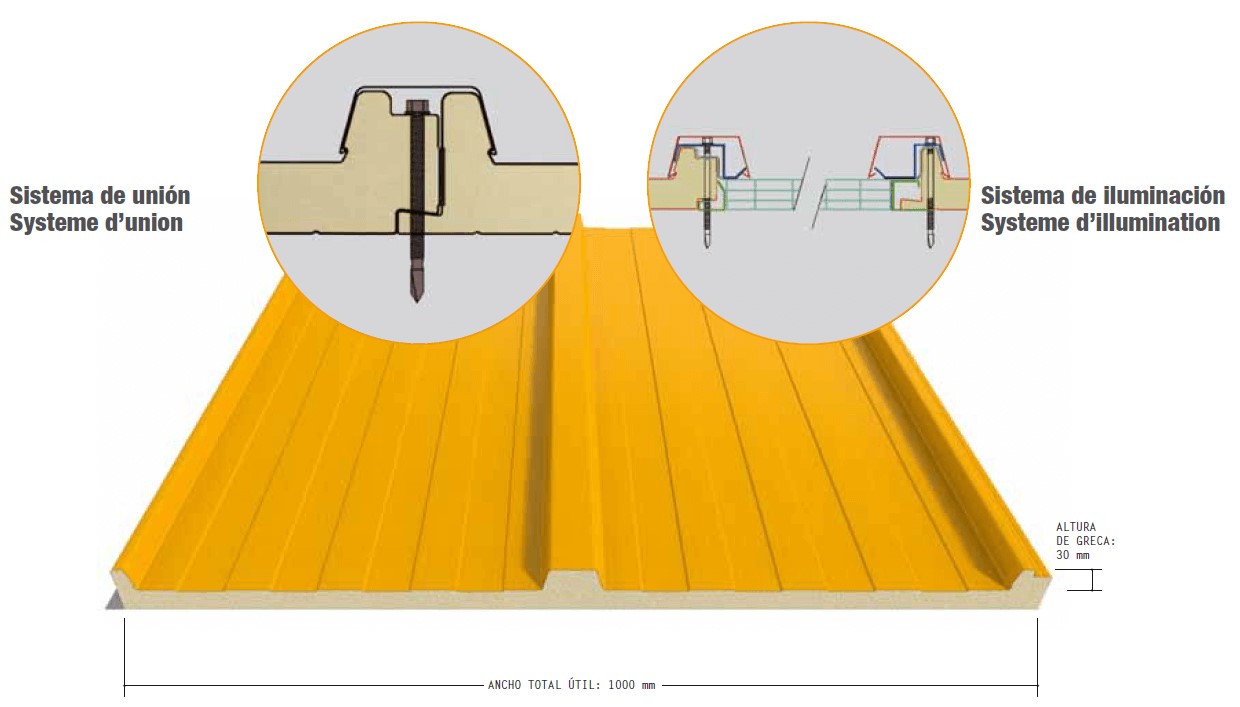

Europanel con Tapajuntas



Soportes

  • Acero galvanizado y prelacado silicona poliéster
  • Acero galvanizado y recubierto con PVC
  • Por encargo: PVDF, Plastisol
  • Aluminio, Cobre, Inox
  • Gofrado: tipo Estuco



Aislamiento

  • Con espuma a base de resina de poliuretano que retarda la propagación del fuego
  • Densidad 36-40 kg/m3 ±10%
  • Panel con clasificación de Reacción al fuego: C-s3, d0 a B-s2, d0



Espesores de chapa

  • De 0,35 a 0,60 mm.



Tolerancia dimensional

  • Espesor del panel: ±2 mm
  • Longitud: ±5 mm
  • Módulo: ±2 mm
  • Rectangularidad/Escuadra: ±0,6% (del ancho nominal)

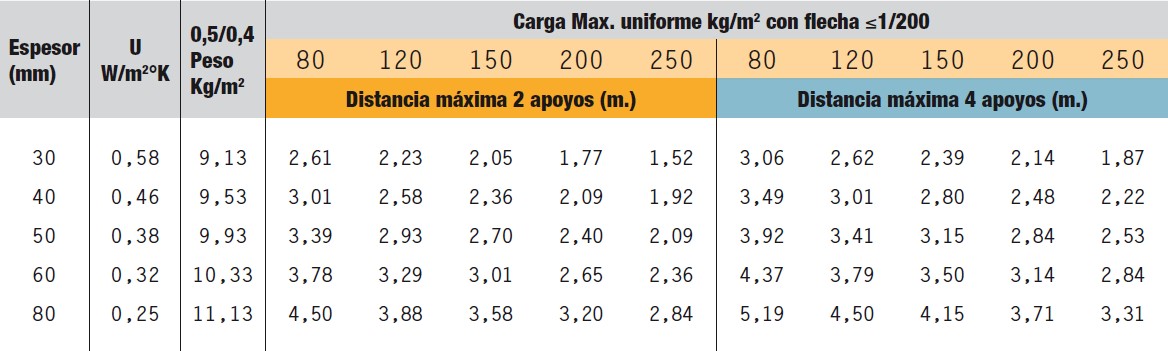

Carga entre ejes: acero/acero 0.5/0.4

  • Los valores son el resultado de las pruebas efectuadas en nuestro laboratorio
  • La tabla no es aplicable a producto estándar, sólo es válida para Acero especificado
  • El proyectista efectuará el cálculo estructural específico
  • La inclinación de la cubierta no será inferior al 7%



Características técnicas

  • Resistencia a Tracción: 0,09
  • Resistencia al esfuerzo cortante: 0,11
  • Módulo de esfuerzo cortante: 2,76
  • Resistencia a la compresión: 0,01
  • Coeficiente de conductividad: 0,021
  • Resistencia a Flexión 1 vano (presión): 1,44
  • Tensión de Arrugamiento 1 vano: 74,51
  • Resistencia a Flexión 1 apoyo intermedio: 1,41
  • Tensión de Arrugamiento en apoyo central: 72,67
