PANEL TEJA

Soportes

• Acero galvanizado y prelacado silicona poliéster
• Acero galvanizado y recubierto con PVC
• Por encargo: PVDF, Plastisol
• Aluminio, Cobre, Inox

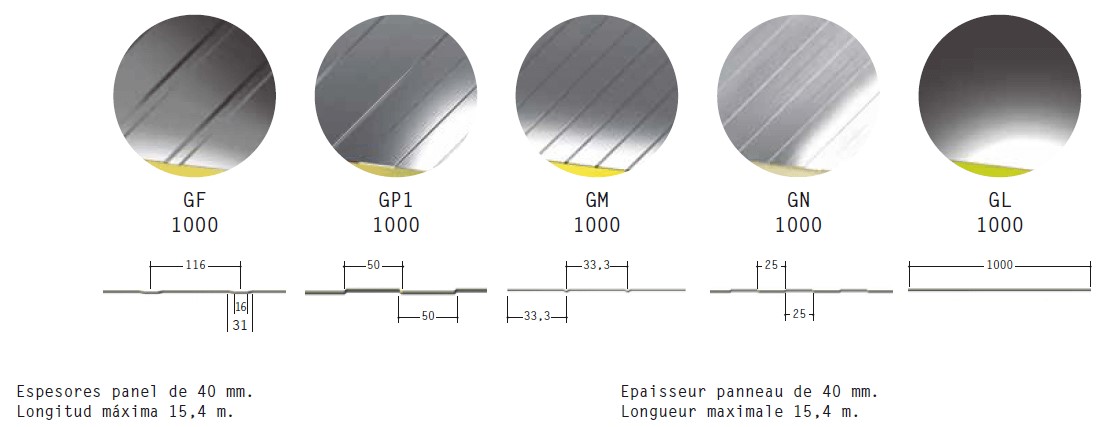

• Gofrado: tipo Estuco

Aislamiento

• Con espuma a base de resina de poliuretano que retarda la propagación del fuego
• Densidad 36-40 kg/m3 ±10%
• Panel con clasificación de Reacción al fuego: C-s3, d0 a B-s2, d0

Espesores de chapa

• De 0,35 a 0,60 mm.

Tolerancia dimensional

• Espesor del panel: ±2 mm
• Longitud: ±5 mm
• Módulo: ±2 mm
• Rectangularidad/Escuadra: ±0,6% (del ancho nominal)

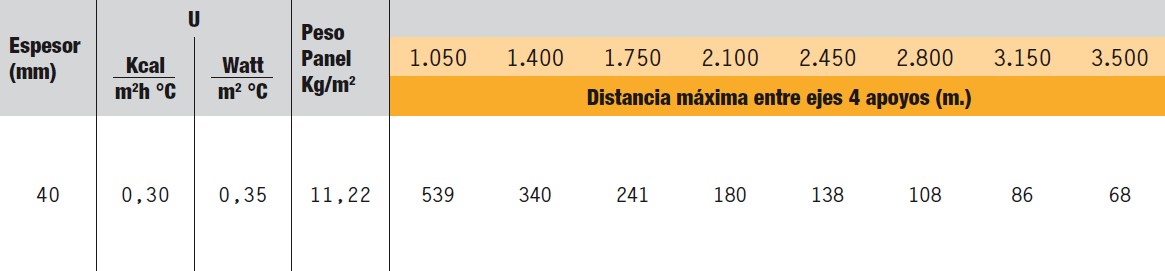

Carga entre ejes: acero/acero 0.5/0.4

• Los valores son el resultado de las pruebas efectuadas en nuestro laboratorio
• La tabla no es aplicable a producto estándar, sólo es válida para Acero especificado
• El proyectista efectuará el cálculo estructural específico
• La inclinación de la cubierta no será inferior al 7%

Características técnicas

• Resistencia a Tracción: 0,09
• Resistencia al esfuerzo cortante: 0,11
• Módulo de esfuerzo cortante: 2,76
• Resistencia a la compresión: 0,01
• Coeficiente de conductividad: 0,021
• Resistencia a Flexión 1 vano (presión): 1,44
• Tensión de Arrugamiento 1 vano: 74,51
• Resistencia a Flexión 1 apoyo intermedio: 1,41
• Tensión de Arrugamiento en apoyo central: 72,67
